B14gr Vergleichstabelle Maße Durchmesser Flansch Baugröße Norm

Vergleichstabelle Bauart Flansch B14gr nur IEC 56 bis IEC 160, - 132 Norm

Zum vergleichen Bauform Flansch B14gr mittlerer Flanschring, Größen IEC 56 bis 160

Sie finden auf dieser Seite 9 Abschnitte, die B14 groß Flanschmotoren als:

1.) Elektromotor, Abschnitt Beispiel Auszug mit Bild 63 nach IEC.

2.) Elektromotor, Abschnitt Tabelle die Kopie Flanschdurchmesser.

3.) Elektromotor, Abschnitt Bilder in der Darstellung der obigen Tabelle 56 - 160.

4.) Elektromotor, Anschnitt Hinweis "Abweichende Maße vom Standard".

5.) Elektromotor, Abschnitt Sprungziel, (Link) zu der alle Bauformentabelle.

6.) Elektromotor, Abschnitt Auflistung Sprung zu einzelnen Tabellen Bauformen.

7.) Elektromotor, Abschnitt 4 Themen Standardmotoren ein-mehr-tourig.

8.) Elektromotor, Abschnitt Getriebe Schnecke oder Stirnrad EW Motor.

9.) Elektromotor, Abschnitt Datendownload Preisdownload Übersichtslisten.

1.) Elektromotor, Abschnitt Auszug Beispiel mit Bild IEC 63

B14 gr Flanschmotor bis IEC 112 Norm 132|160 Anlehnung an Norm vom red. Flansch

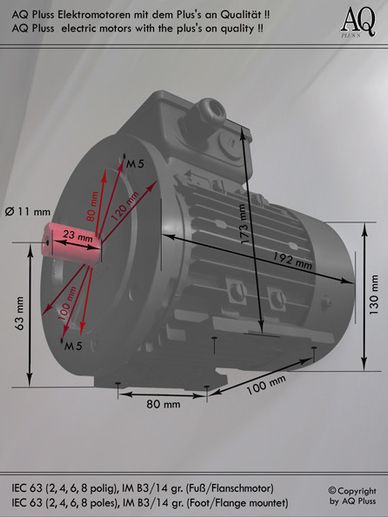

Beispiel B14 gr (Flanschbauform E Motor) Flanschmaße ( IEC Baugröße 63 ).

Hier das Maß vorn 120 mm Gesamtdurchmesser Flansch –Außenmaß d

Hier das Maß 100 mm Lochmitte zu Lochmitte – Bohrungsabstand, Flansch Lochkreis .

Hier das Maß 80 mm Durchmesser Flansch – Flansch Zentrierung d ,

... zur Maßtabelle unten:

2.) Elektromotor, Abschnitt Tabelle die Kopie Flanschdurchmesser

Bis Baugröße 112 Norm darüber hinaus als quasi Norm freier definiert an B5 angelehnt

B 14 gr	IEC	Fußmotor		Flanschmotor
Bau-	Norm	Fuß-	Fuß-	Flansch	Flansch	Flansch
größe	ent-	Maß	Maß	Außen-	Loch-	Zentrier-
IEC (Ah)	halten	Vorn	Seite	maß d	kreis d	ung d
mm	Ja / nein	mm	mm	mm	mm	mm
56 (S)	Keine Norm	ohne Füße	Flanschmotor	105	85	70
56 (M)	Keine Norm	ohne Füße	Flanschmotor	105	85	70
56 (L)	Keine Norm	ohne Füße	Flanschmotor	105	85	70
56	IEC Norm	ohne Füße	Flanschmotor	105	85	70
63 (S)	Keine Norm	ohne Füße	Flanschmotor	120	100	80
63 (M)	Keine Norm	ohne Füße	Flanschmotor	120	100	80
63 (L)	Keine Norm	ohne Füße	Flanschmotor	120	100	80
63	IEC Norm	ohne Füße	Flanschmotor	120	100	80
71 (S)	Keine Norm	ohne Füße	Flanschmotor	140	115	95
71 (M)	Keine Norm	ohne Füße	Flanschmotor	140	115	95
71 (L)	Keine Norm	ohne Füße	Flanschmotor	140	115	95
71	IEC Norm	ohne Füße	Flanschmotor	140	115	95
80 (S)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
80 (M)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
80 (L)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
80	IEC Norm	ohne Füße	Flanschmotor	160	130	110
90 (S)	IEC Norm	ohne Füße	Flanschmotor	160	130	110
90 (M)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
90 (L)	IEC Norm	ohne Füße	Flanschmotor	160	130	110
100 (S)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
100 (M)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
100 (L)	IEC Norm	ohne Füße	Flanschmotor	200	165	130
112 (S)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
112 (M)	IEC Norm	ohne Füße	Flanschmotor	200	165	130
112 (L)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
132 (S)	Keine Norm	ohne Füße	Flanschmotor	250	200	160
132 (M)	Keine Norm	ohne Füße	Flanschmotor	250	200	160
132 (L)	Keine Norm	ohne Füße	Flanschmotor	250	200	160
160 (S)	Keine Norm	ohne Füße	Flanschmotor	300	250	200
160 (M)	Keine Norm	ohne Füße	Flanschmotor	300	250	200
160 (L)	Keine Norm	ohne Füße	Flanschmotor	300	250	200

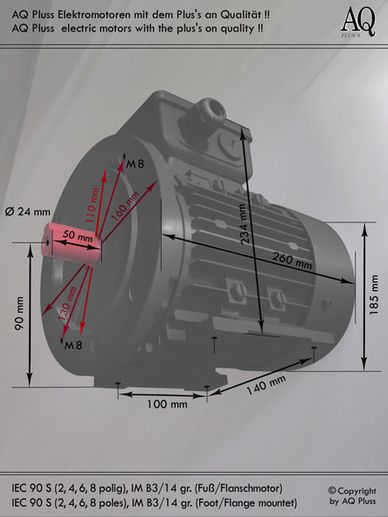

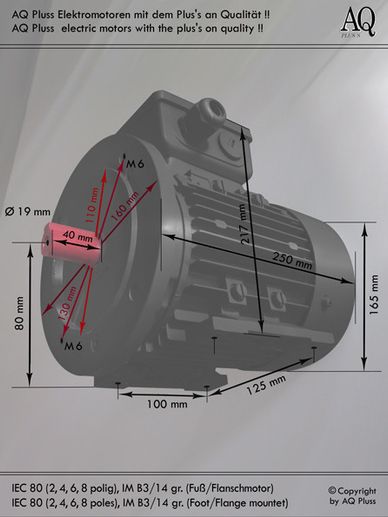

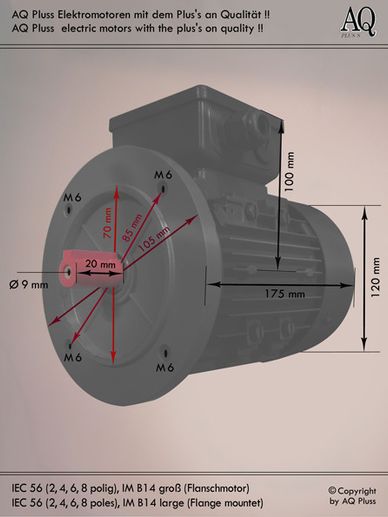

3.) Elektromotor, Abschnitt Bilder in der Darstellung der obigen Tabelle 56 - 160

Tabellarisch geordnete Werte der Flanschdurchmesser Fumaße leer nur Flansch ohne Fuß

4.) Elektromotor, Anschnitt Hinweis "Abweichende Maße vom Standard"

Ihr zu Vergleichender E Motor hat keine Gewindebohrungen bei gleichen Abmessungen

Abweichungen sind bei E Motoren vielfach üblich, die Normierung

"wird etwas verbogen". Empfehlung - AQ Pluss bemaßte Bilder aufrufen

und mit Ihrem E Motor die Maße vergleichen. Kritisch = die Italienische

B14 gr Ausführung - kurzerhand einen B5 Flansch maßlich reduziert.

Der Außendurchmesser, der Lochkreis, der Zentrierrand mit

seiner Passung stimmt überein nur das Gewinde in den Bohrungen

das fehlt halt. Wie oben schon geschrieben, die eigenwillige Ausführung

"Made in Italia"; Muttern verwenden, so geht es auch.

5.) Elektromotor, Abschnitt Sprungziel, (Link) zu der alle Bauformentabelle

Die alle Bauformen Tabelle ist eventuell erforderlich um den Zusammenhang zu sehen

Hier geht es zur Gesamtübersichtstabelle der Vergleiche Fußmaße und Flanschmaße.

6.) Elektromotor, Abschnitt Auflistung Sprung zu einzelnen Tabellen Bauformen

Bauformen sortiert die Bauformen vereinzelt - vgl. Tabellen:

Elektromotor, Abschnitt B3 der Fußmotor die Grundbauform.

Elektromotor, Abschnitt B5 dieser Flanschmotor Normflansch; (Diese Seite).

Elektromotor, Abschnitt B14kl Flansch am Motor Normflansch.

Elektromotor, Anschnitt B14gr Flansch (Ring) Motor Normflansch.

Elektromotor, Abschnitt B35 Kombibauform Fuss/Flanschmotor.

Elektromotor, Abschnitt B34kl Kombibauform Fuss/Flanschmotor.

Elektromotor, Abschnitt B34gr Kombibauform Fuss/Flanschmotor.

Elektromotor, Anfrageformular bei "nicht Norm" Abmessungen.

Ende der Seite Bauformen Vergleichstabelle, Fußmaße und Flanschmaße.

Zurück zur Startseite Nach oben

7.) Elektromotor, Abschnitt 4 Themen Standardmotoren ein-mehr-tourig

Der D Mot 3 Ph (so steht es auf Ihrem Typenschild des defekten E Motors) Drehzahl 1 -2- 3

8.) Elektromotor, Abschnitt Getriebe Schnecke oder Stirnrad EW Motor

Der 1 Ph Mot, dieser, dazu noch mit Getriebe - Stirnradstufe oder Schnecke, gibt's hier

9.) Elektromotor, Abschnitt Datendownload Preisdownload Übersichtslisten

Die Technik und die Kosten massiv, in Tabellenform, downloadbar

Ende der Seite Nach oben
